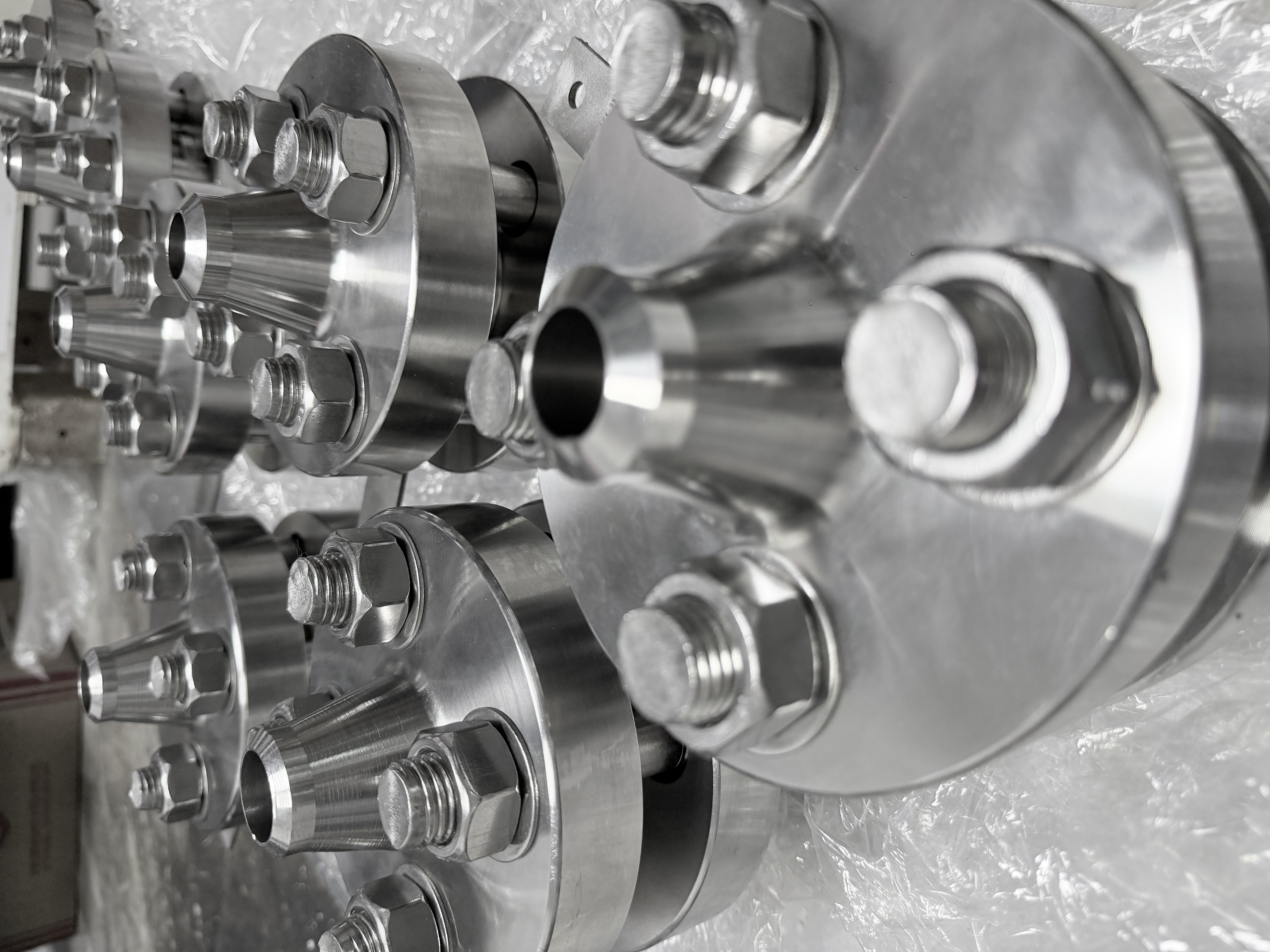

产品概述

    限流孔板（Restriction Orifice，简称 RO）是一种利用流体节流原理实现流量限制和压力控制的管道元件。产品通过在金属孔板上加工精确孔径，使流体通过时形成稳定的局部压力损失，从而达到限制流量、降低压力、保护设备及稳定工艺系统运行的目的。

    限流孔板结构简单、无运动部件、运行可靠，无需外部动力即可长期稳定工作，广泛应用于石油、化工、天然气、电力、冶金、环保及水处理等行业，可有效保护泵、压缩机、阀门及管道设备，降低系统运行风险。

    上海实华石化设备有限公司可根据用户工艺参数进行专业计算与设计，提供单孔、多孔、单级、多级等不同结构形式的限流孔板，满足不同介质、流量及压力工况的使用需求。

    工作原理

    限流孔板安装于管道中，当流体流经孔板时，由于流通截面积突然减小，流速迅速增加，静压力随之降低，形成一定的压力降（ΔP）。通过合理设计孔径尺寸、孔数及孔板厚度，可精确控制介质流量和压降，实现系统稳定运行。

    对于高压差工况，可采用多级限流孔板，将压力逐级释放，减少高速冲刷、噪声及气蚀现象，延长设备使用寿命。

    产品特点

        · 无运动部件，结构简单，运行可靠。

        · 无需电源或执行机构，维护成本低。

        · 流量控制稳定，节流效果好。

        · 耐高温、耐高压、耐腐蚀，适用于复杂工况。

        · 可根据工艺参数进行精准设计，满足不同流量及压降要求。

        · 多级结构可有效降低噪声、减轻冲蚀和气蚀。

        · 安装方便，占用空间小，适用于新建及改造工程。· 使用寿命长，长期运行性能稳定。

    产品规格参数

   产品类型

    单孔限流孔板：

    采用单一节流孔设计，结构简单，适用于普通流量控制及中低压差工况，制造成本低，应用广泛。

    适用工况

        · 一般液体输送

        · 蒸汽管道

        · 工艺管线限流

        · 仪表取压系统

    多孔限流孔板：

    通过多个节流孔分散流体能量，降低流速集中产生的冲刷和噪声，提高系统运行稳定性。

    适用工况

        · 大流量介质

        · 高压天然气

        · 高压蒸汽

        · 高压液体输送

    多级限流孔板：

    采用多块孔板串联布置，使介质逐级降压，有效抑制气蚀、闪蒸及噪声，适用于高压差、高流速工况。

    适用工况

        · 压缩机防喘振系统

        · 放空系统

        · 火炬系统

        · 高压给水系统

        · 天然气输送系统

    产品优势

        · 专业从事石化设备研发、制造与销售。

        · 支持非标定制，根据工况进行精准设计与选型。

        · 采用优质原材料，产品精度高、性能稳定。

        · 拥有完善的质量管理体系，确保产品可靠性。

        · 广泛应用于石油、化工、天然气、电力、环保等行业。

        · 提供技术咨询、方案设计、安装指导及售后服务，为客户提供一站式流体控制解决方案。

    应用领域

    限流孔板广泛应用于：

        · 石油炼化装置

        · 天然气输送管线

        · 化工生产装置

        · 电厂锅炉系统

        · LNG 接收站

        · 水处理工程

        · 压缩机系统

        · 泵最小流量保护系统

        · 火炬放空系统

        · 仪表控制系统

    常用材质

    安装注意事项

        · 按介质流向正确安装，确保孔板方向符合设计要求。

        · 保持孔板中心与管道同轴，避免流场偏移影响节流效果。

        · 高压差工况建议采用多级限流结构，降低冲蚀及噪声。

        · 安装前应清除管道内焊渣、杂质等异物，防止堵塞孔径。

        · 定期检查孔板磨损及腐蚀情况，必要时及时更换。

    选型需提供参数

    为了保证限流孔板设计准确，请提供以下工艺参数：

        · 公称通径（DN）

        · 工作介质

        · 设计流量及最大流量

        · 入口压力

        · 出口压力

        · 工作温度

        · 管道材质

        · 法兰标准及压力等级

        · 安装位置

        · 是否有降噪、防气蚀等特殊要求

    上海实华石化设备有限公司可根据用户提供的工况参数进行专业计算与设计，合理确定孔径尺寸、孔板厚度、孔数及级数，为客户提供安全、可靠、高效的限流解决方案。
