在化工储罐工程中，阀门并非单一配件，而是储罐安全储运、压力调控、物料收发、应急防护的核心成套系统。阀门配置的合理性，直接决定储罐是否存在泄漏、超压、闪爆、物料氧化变质等安全隐患，同时影响装置运行稳定性、检修成本及合规验收通过率。
本文以精细化工新材料储罐新建项目为真实案例，完整拆解储罐全套阀门配置逻辑、选型依据、工况适配方案、安装调试要点及落地运行效果，为化工储罐新建、改造、扩容项目的阀门成套设计与采购提供可直接参考的工程范本。
一、项目整体概况
1.1 项目基础信息
本项目为华东地区精细化工企业成品储罐区新建工程，共计4台500m³常压固定顶储罐，主要储存腐蚀性、易氧化、易燃易爆有机溶剂中间体，介质具有轻微腐蚀性、易挥发、遇空气易变质、闪点低的特点。项目设计严格遵循《石油化工常压储罐设计规范》《储罐区防火设计规范》及API储罐安全配套标准，要求实现密闭储运、压力自动调控、应急泄放、零泄漏、免频繁检修的运行目标。
1.2 核心工况痛点
*罐区属于甲类防爆区域，所有阀门及配套设备需满足防爆、阻火、防静电安全要求。
二、项目整套阀门系统配置总方案

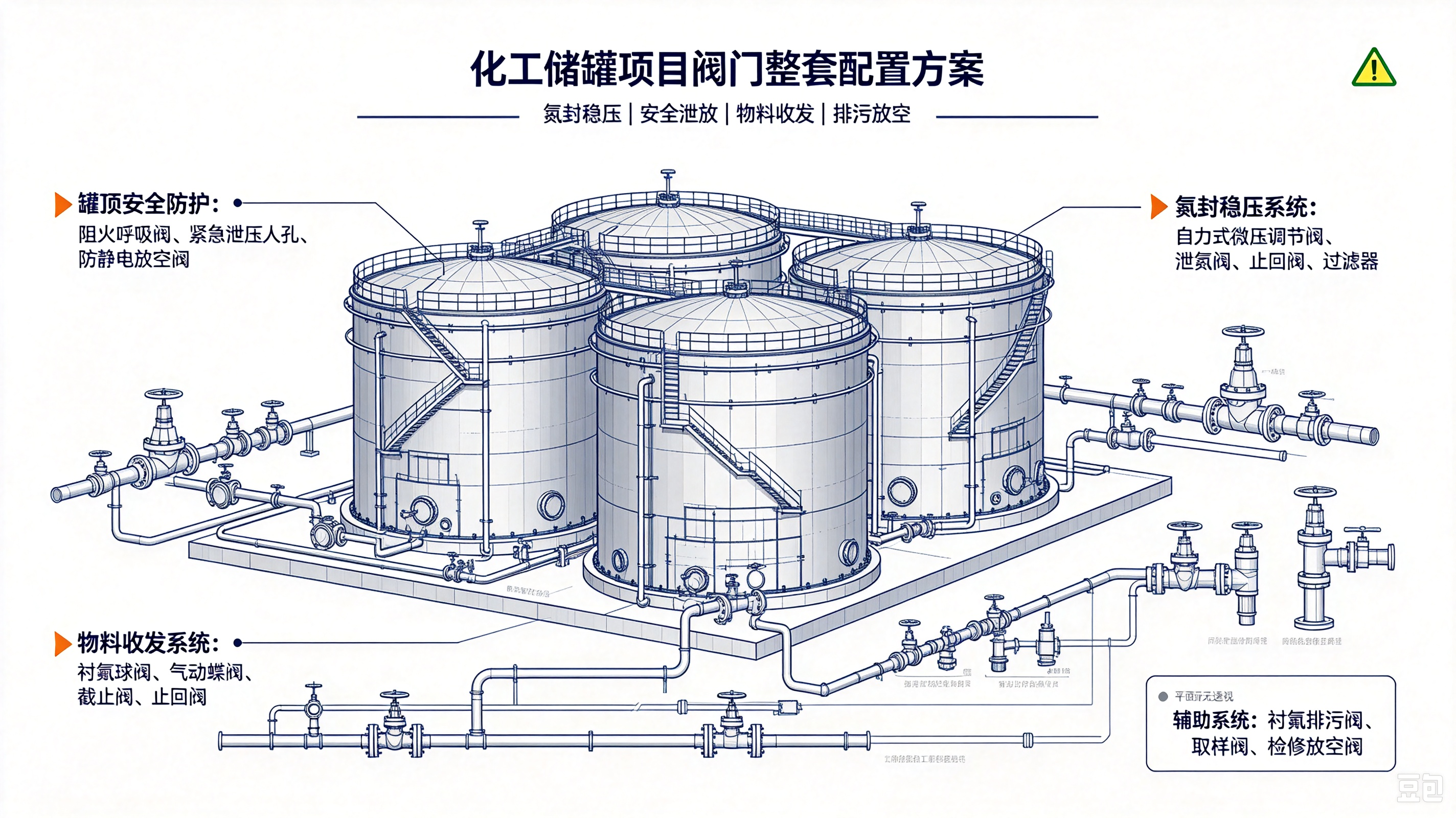

结合储罐工艺、安全规范及工况痛点，本项目采用「罐顶安全防护系统+氮封稳压系统+物料收发系统+应急泄压系统+排污放空系统」五大阀门成套模块，实现储罐全流程安全管控，全套配置无冗余、无缺失，完全匹配合规验收标准。
2.1 罐顶安全防护成套配置（核心安全模块）
罐顶为储罐安全核心区域，主要解决呼吸调压、阻火防爆、应急超压泄放问题，杜绝闪爆、超压损坏罐体等事故。
*阻火呼吸阀（一体式）：选用DN50 PN16 阻火呼吸一体阀，正压开启+1.5kPa、负压开启-0.3kPa，适配储罐正常收发料呼吸工况。集成阻火芯结构，可有 效阻止外部明火窜入罐内，满足甲类防爆区域安全要求，替代传统呼吸阀+独立阻火器分体配置，减少泄漏点与检修点位。
*紧急泄压人孔/紧急泄放阀：配套罐顶应急泄放装置，作为事故冗余保护。当罐内压力异常骤升、呼吸阀来不及泄压时，自动开启快速泄压，杜绝罐体变形、开裂，是储罐超压保护的最后一道安全防线。
*防静电放空阀：配套微量放空、静电导出结构，避免挥发性介质积聚静电，规避静电闪爆风险。
2.2 氮封稳压成套阀门配置（保质核心模块）
*前置过滤器+手动球阀：氮气管路前端配置过滤器，拦截杂质保护调节阀阀芯；配套手动球阀作为检修切断阀，方便系统维保、调试，不影响整体管网运行。
2.3 物料收发管路阀门配置（工艺运行模块）
*对夹止回阀：管路末端配置止回阀，杜绝物料回流，防止储罐物料倒灌污染前端设备。
2.4 排污、放空、取样辅助阀门配置
*放空阀组：检修专用放空阀，配合泄压操作，保障检修作业安全。
三、核心选型关键逻辑（项目重难点）
3.1 材质选型逻辑
本项目摒弃通用型阀门配置，根据介质特性分级选材：氮气、仪表洁净管路采用316L不锈钢，耐腐蚀、无杂质析出；接触物料的主管道、排污、取样阀门全部采用衬四氟材质，适配弱酸腐蚀介质，相比304、316L不锈钢，大幅延长使用寿命，规避点蚀、缝隙腐蚀故障；防爆区域所有阀门配件均采用防静电、阻燃结构，符合防爆规范。
3.2 压力等级选型逻辑
储罐常压运行，工艺管路常规压力1.0MPa，全套阀门统一选用PN16压力等级，预留充足安全余量，避免工况波动、水锤冲击导致的密封失效；罐顶微压阀组精准匹配微压工况，杜绝高压阀门适配微压场景导致的调压失灵问题。
3.3 安全冗余设计逻辑
采用「呼吸阀常规调压+紧急泄放阀事故兜底」「氮封补压+超压泄压双向调控」双重冗余设计，解决单一阀门故障导致的安全事故；所有关键阀门均设置手动切断旁路，自动系统故障时可手动应急操作，保障装置安全可控。
四、安装调试与落地管控要点
*试压检漏验收：全部阀门安装完成后，进行水压、气密性试验，重点检测衬氟阀门密封面、法兰接口，确保无跑冒滴漏，一次性通过安监与工程验收。
五、项目运行效果与价值总结
5.1 运行效果
项目投产运行12个月以来，整套阀门系统运行稳定，罐内压力始终维持在标准微正压区间，无瘪罐、胀罐、吸气进气情况；物料无氧化变质问题，产品合格率100%；全程无阀门泄漏、卡涩、调压失灵故障，无需频繁停机检修，罐区安全合规达标。
5.2 项目核心价值
*运维便捷：成套模块化配置，结构清晰、故障点位少，后期巡检、维保效率大幅提升。
六、项目总结与行业启示
